دستگاه CNC برش با آب (واترجت)(Bohler BFT 50HP (BHDT

دستگاه CNC برش با آب (واترجت)(Bohler BFT 50HP (BHDT



ویژگی ها


مزیت های شرکت رادوکس برای مشتریان دستگاه برش CNC لیزر :

1. دستگاه برش سی ان سی لیزرمطابق با پیشرفته ترین و دقیقترین دستگاه روز دنیا

2. تحویل در کمترین زمان

3. با نازلترین قیمت

4. تخفیف های ویژه برای مشتریان دائمی

5. بزرگترین قطب خدمات برش CNC در ایران

6. دارای سایت مرکزی با وسعت بیش از 60.000 متر مربع

7. مجموعه سالنهای بیش از 12.000 متر مربع



قابلیت دستگاه برشکاری CNC :


1. قابلیت برشکاری انواع ورق های آهن،استیل،آلومینیوم و مس

2. از ضخامت 0/2 میلیمتر تا 20 میلیمتر با دقت ±0/01 میلیمتر



نکات مهم دستگاه برش CNC :


زاویه کونیک: به معنای تغییر قطر سوراخ در ضخامت برش است.

تولید پلیسه: قطعا هر چه پلیسه تولید شده بعد از برش کمتر باشد کیفیت نهایی بهتر بوده و نیاز به فرآیند ماشین ‌کاری ثانویه کمتر می‌شود.

کرف (Kerf): کرف در واقع کوچک ‌ترین شعاع قابل برشکاری را مشخص می‌کند که وابسته به ضخامت ورق می‌ باشد و بهتر است در طراحی لحاظ گردد. به عنوان مثال گوشه‌های بسیار تیز باید r ای حداقل معادل با کرف داشته باشد. همچنین حداقل سوراخ‌های قابل ایجاد در ورق‌های فلزی وابسته با ضخامت ورق است. بدیهی است که هر چه کرف دستگاه کمتر باشد قابلیت برشکاری کانتورهای پیچیده‌تر و دنده‌های ریز ضخیم، بیشتر می شود.

سرعت برش: سرعت برشکاری بستگی زیادی به قابلیت‌های دستگاه و توان اشعه لیزر دارد. هرچه توان دستگاه برش بالاتر باشد امکان بالاتر بردن سرعت برش بیشتری را فراهم می‌آورد.صافی سطح: یکی از مهم‌ترین پارامترها در برش صافی سطح و عدم اکسید شدن می‌باشد که با تلفیق تکنولوژی‌های مختلف و تنظیم صحیح و با دقت پارامترهای کنترلی همچون نوع گاز، فشار گاز، سرعت برش و تنظیم توان اشعه لیزر ایجاد می‌شود.



دستگاه CNC برش با آب (واترجت)(Bohler BFT 50HP (BHDT



توضیحات












WATER JET CNC CUTTING MACHINE


دستگاه برش واترجت رادوکس


WATER JET CNC CUTTING MACHINE


آشنایی با دستگاه برش واترجت رادوکس:

این دستگاه برش واترجت قابلیت برش انواع متریال ها ر ا صرف نظر از جنسشان دارد یعنی فلزات و غیر فلزات رابدون هیچ محدودیتی برش می دهد به عنوان مثال موادی مانند آهنی,استیل,آلومینیوم,تیتانیوم,شیشه,کامپوزیت,پلاستیک,سنگ,چوب و... را به راحتی و سرعت بالایی مبرش می دهد.

RADOX با ارائه آخرین دستاوردهای بین المللی مهندسی,در زمینه ساخت تجهیزات برش  CNC انواع فلزات پس از طی سال ها بررسی و تجربه مدل اخیر دستگاه برشWATER JET CNC RADOX خود را به صنایع کشور معرفی نمود که در ذیل شرح قابلیت های بی نظیر دستگاه واترجت رادوکس تشریح شده است.

CNCهای دستگاه RADOX WATER JET CNC تحت نظارت شرکت اتریشی BFT در ایران تولید شده و با توجه به قابلیت ها و دقت های بالای این نوع CNC,قابلیت نصب و سازگاری با انواع پمپ های واترجت بین المللی را نیز دارا می باشد.

کنترلر های استفاده شده در RADOX WATER JET CNC از جمله آخرین دستاورد های RADOX بوده و از مزایای این مدل می توان به استفاده بسیار آسان برای اپراتور دستگاه اشاره کرد که با آموزش ساده ای می توان نحوه کار با آن را آموزش داد. رادوکس به عنوانده سازنده این دستگاه سعی کرده تمامی فاکتور هایی که برای مشتریان مهم هستند را در نظر بگیرد و خدمات خوبی را با قیمت مناسب ارائه کند.

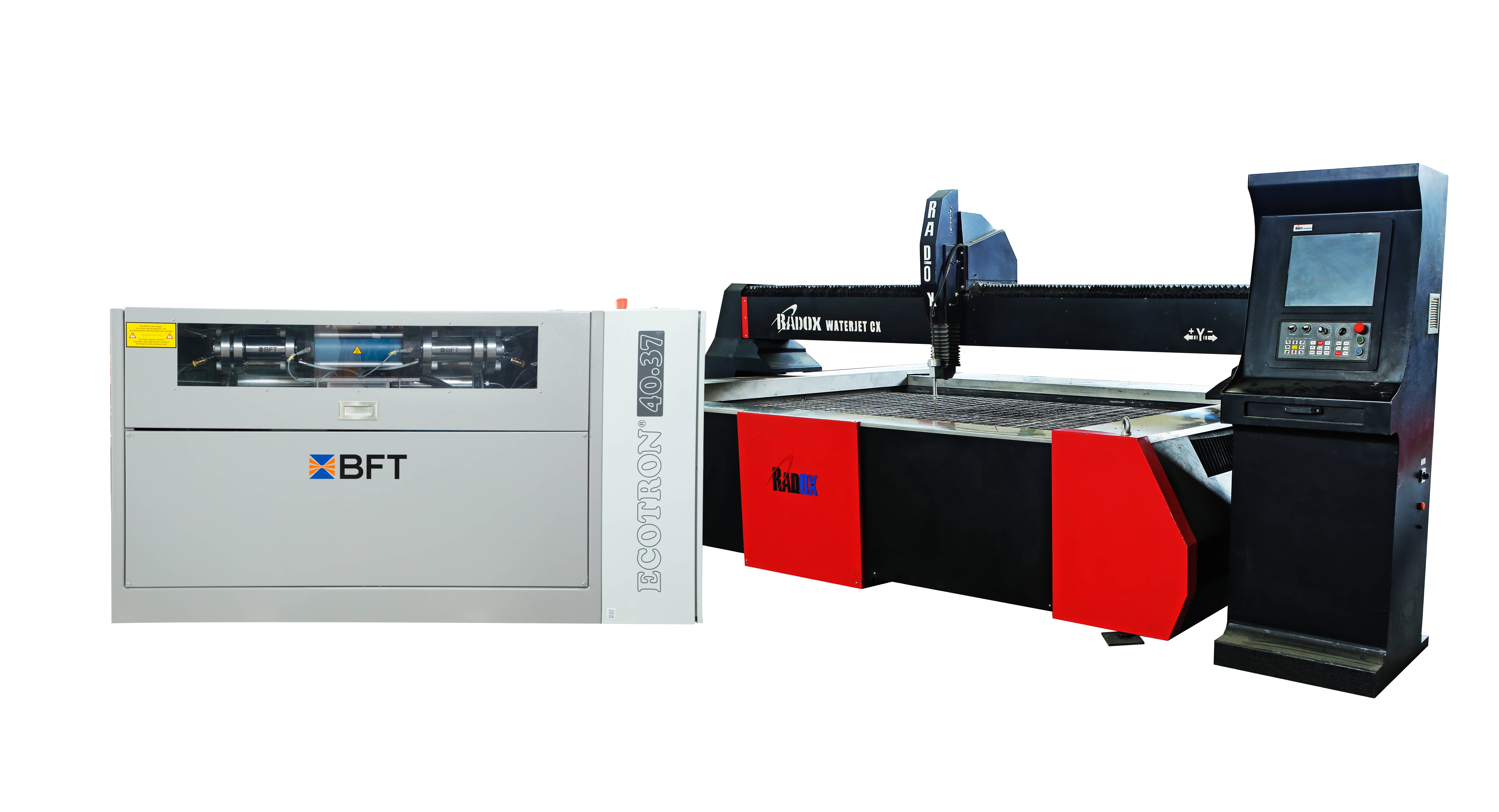

در ارتباط با پمپهای استفاده شده در RADOX WATER JET CNC می توان گفت، سازنده این دستگاه یعنی مجموعه رادوکس از بهینه ترین گزینه موجود یعنی, مدل ECOTRON از محصولات شرکت BFT(AUSTRIA) بوده که امکان برش تا ضخامت 300mm از انواع نامحدودی از متریال را با فشار 4000 بار میسر نموده است، استفاده کرده است.










 WATER JET CNC CUTTING MACHINE






Technical specification
X=2.000 mm, Y=3.000 mm, Z=300 mmNet Cutting Area
W=3.200 mm, L=4.300 mm, H=2000 mmOverall Table Dimensions
 15000 mm/minMax positioning speed
3000 mm/minMax speed in Z axis
~ 3.000KgWeight
+0.15 mm per meterPosition Accuracy
(Linear motion Guide(LM guideX Motion
  Screw-LM Guide-AC servo motorVertical movement
Rack and PinionY Motion

Rail machining of all axis

Rail dust protector

Energy Guide chain

Double drive(two servo motors in both sides of Y axis)
مقدارPossible to add CNC pipe cutter
مقدارPossible to add CNC bevel cutter
مقدارStrong Industrial profiles structure
مقدارLubrication direct to all mechanical joints such as ball screws, guidelines and articulations
مقدار (Gear box: APEX planetary zero back lash (taiwan
مقدار (Using LM GUIDE in all axes(X,Y,Z
مقدار     Sensors HOME SENSORSAND LIMITE SWITCH








 دانلود کاتالوگ محصول

گارانتی5 CNC سال .خدمات پس از فروش 15 سال

با متخصصین شرکت بصورت تلفنی در ارتباط باشید



دستگاه CNC برش با آب (واترجت)(Bohler BFT 50HP (BHDT

 خانم مهندس جهانبخشی 09129464401 - 09126403559 داخلی 115/114
آقای محمدی : 09129617805 - 09129464402


معرفی رادوکس گروپ برترین سازنده دستگاه های cnc در کشور

این شرکت با بهره گیری از علم روز دنیا و تکیه بر تخصص و تجربه خود در این حوزه موفق طراحی و تولید جدید ترین دستگاه های cnc برای اولین بار در ایران شده است و به عنوان یک سازنده دانش بنیان در کشور شناخته شده است. این مجموعه از سال 1377 آغاز به کار کرده و امروزه به عنوان یکی از قطب های اصلی صنعت ساخت، طراحی و راه اندازی اتوماسیون و رباتیک خطوط تولید محسوب می شود.

گروه رادوکس همیشه در تلاش بوده که جدید ترین محصولات را با بالاترین کیفیت و کمترین قیمت در اختیار مشتریان خود قرار دهد. از دیگر افتخارات این شرکت می توان به راه اندازی اتوماسیون تولید خودرویی کشور مانند فیکسچر های تولید سمند، مزدا 323، لودر، گریدر، پژو 206 معمولی و sd، لیموزین و ... اشاره کرد.

این شرکت به عنوان یک شرکت دانش بنیان توانسته برای اولین بار در جهان دستگاه جدیدی به نام دستگاه اسپایدر را تولید کند که دارای ویژگی های منحصر به فردی نسبت به دیگر دستگاه های موجود در بازار است؛ علاوه بر آن توانایی تولید بیش از 14 نوع محصول cnc را دارد که این دستگاه ها شامل دستگاه های برش UNDER WATER PLASMA، دستگاه لوله بر cnc به قطر 2 متر، دستگاه راسته بر، دستگاه هواگاز و ... می شود.

بهتر است بدانید که دستگاه های رادوکس هیچ محدودیتی برای برشکاری ندارند و قادر به ایجاد برش بر روی انواع فلزات و غیر فلزات هستند.

سطح کیفی و قیمت دستگاه های تولیدی گروه رادوکس قابلیت رقابت با برند های معتبر جهانی را دارد که طوری که کشور های امارات،عراق، سوریه، ونزوئلا، یونان و ... بیش از نیمی از نیاز های خود در این حوزه را از این شرکت تامین می کنند چون می توانند همان کیفیت را با قیمت پایین تر از این مجموعه خریداری کنند.

لازم به ذکر است که این گروه تمام تمرکز خود را بر روی کیفیت محصولات خود قرار داده است و استاندارد ce بر روی تمامی محصولات تولیدی خود دارد.

از گواهی های این مجموعه می توان به ISO 14001، ISO 100004، ISO 45001 و ISO/IEC 25001 اشاره کرد.


دستگاه CNC برش با آب یا واترجت


دستگاهCNC برش با آب نوعی از دستگاه های صنعتی به حساب می رود. عملکرد این دستگاه ها به این صورت است که از فشار آب با قدرت زیاد برای برش مواد و قطعات مختلف استفاده می کنند. در دستگاه CNC واترجت تنها ابزار مورد استفاده برای برش همان آب است که معمولا از آن برای برش چوب و لاستیک بهره می برند. اگر لازم باشد که مواد محکمی همچون فولاد مورد برش قرار گیرند باید آب را با ماده ای هم چون گارنت مخلوط کنند. ماده مورد نظر خاصیت سایندگی دارد. همچنین در این دستگاه از نوعی پمپ بهره می برند. نقش پمپ در دستگاه CNC واترجت فراهم کردن آب با فشار بالا است. به دلیل این که پمپ مورد نظر می تواند بعد از گذشت زمانی دچار فرسودگی شود باید توجه داشته باشید که در هنگام تهیه کردن این پمپ از نوع با کیفیت آن استفاده کنید. در سال های اخیر استفاده از دستگاه CNC برش آب برای کابردهای مختلف بسیار رواج یافته است. دلیل این امر این است که که شما با استفاده از این روش قادرید تا یک برش کاری بسیار امن و آسان را تجربه کنید. حال این که در روش های برش سنتی این دو مورد به آسانی حاصل نمی شده است و همواره برش کاری با خطرات و دشواری های زیادی همراه بوده است. همان طور که قبلا هم ذکر کردیم برای برش مواد فلزی از آب در ترکیب با یک ساینده استفاده می شود. موادی که توسط این روش برش می خوردند برای تولید سایر تجهیزات استفاده می شوند.

دستگاه CNC واترجت همچنین در کارگاه ها نیز مورد استفاده قرار می گیرد. یکی از ویژگی های بسیار خوب این دستگاه این است که دقت برش کاری بسیار بالا خواهد بود. از دیگر مزایای آن می توان گفت که با استفاده از این روش، دیگر نیازی به استفاده از اپراتورها نخواهد بود و همچنین در مدت زمان انجام عملیات نیز صرفه جویی خواهد شد. در قدیم الایام استفاده از برش کاری سنتی باعث می شد تا مشکلات و خطرات زیادی اپراتورهای دستگاه را تهدید کنید. همچنین هزینه برق مصرفی در مکان هایی که از این روش استفاده می شد بسیار بالا بود. در برش کاری توسط آب، یک پمپ با موتور بسیار پر قدرت وجود دارد که با ایجاد یک جریان قوی از آب باعث می شود تا قطعه به راحتی برش بخورد. هنگامی که نیاز است تا قطعه مورد نظر با دقت بالایی بریده شود کارفرمایان از اپراتورهای بسیار حرفه ای استفاده می کنند. همین طور تعدادی از دستگاه های CNC واترجت هستند که با داشتن موتور الکتریکی بسیار قوی قادرند تا برش های بسیار با کیفیت تری را ایجاد کنند. در این حالت موتور دستگاه برنامه ریزی شده است.


استفاده از دستگاه CNC واترجت برای برش فولاد

شما می توانید از دستگاه مورد نظر برای بریدن مواد مختلفی همچون آلومینیوم، سنگ، آهن و گرانیت بهره ببرید. هنگامی که فلز مورد نظر ما از دوام خوبی در برابر گرما برخوردار نباشد انتخاب دستگاه CNC واترجت برای برش کاری بسیار مناسب خواهد بود. اگر آب موجود در دستگاه با سایر مواد ساینده ترکیب نشده باشد می تواند تا فلز مورد نظر را در محدوده هفده دهم تا سی و سه دهم درصد برش دهد. از خوبی های دستگاه واترجت این است که می تواند برش هایی که به صورت پیچیده هستند را به سرعت و با کمک ابزارهای مناسب به انجام برساند. به طور کلی می توان گفت که از این برش می توان برای بریدن قطعاتی که نسبت به گرما حساس اند استفاده کرد.


کاربردهای مختلف دستگاه CNC برش با آب یا واترجت

مورد اول: از این دستگاه ها می توان در معرق کاری سنگ ها استفاده کرد. دستگاه CNC واترجت قادر است تا با دقت و کیفیت بهتری نسبت به سایر روش ها قطعه مورد نظر را برش دهد. هم چنین در میان قطعات شما بعد از مونتاژ رخنه ای دیده نخواهد شد.

مورد دوم: از دستگاه CNC برش آب می توان برای برش قطعات صنعتی استفاده کرد. به دلیل این که در روش گفته شده، واترجت از دمای کمی برخوردار است وحرارت روی مواد تاثیر گذار نیست در نتیجه از آن می توان برای بریدن موادی هم چون آلومینیوم، استیل و .... استفاده کرد.

مورد سوم: برای طراحی کردن و ایجاد نقش و نگار های مختلف بر روی موادی هم چون سنگ ها و ... می توان از دستگاه CNC واترجت استفاده کرد. این روش در کارهای هنری کاربرد بسیار دارد.

کاربرد چهار: در صنعت ماشین سازی از دستگاه های واترجت بسیار استفاده می کنند. همچنین تولید ابزارهایی که در این صنعت ماشین سازی استفاده می شود نیز توسط دستگاه CNC واترجت صورت می گیرد.

مورد پنج: از این دستگاه ها می توان برای تولید مواد مورد نیاز در هوا و فضا استفاده کرد. مخصوصا به دلیل این که آلومینیوم به راحتی ماشین کاری می شود می توانند از آن استفاده کنند.


کیفیت برش کاری توسط واترجت

هنگامی که برش قطعات توسط واترجت صورت می گیرد با بالا رفتن سرعت آب شیارهای ظریف تری بر روی لبه ها ایجاد می گردد. در نتیجه کیفیت کار بستگی به سرعت آب مورد استفاده دارد.


برش با آب با برش سه بعدی

اگر دستگاه CNC واترجت بسیار پیشرفته باشد قادر است تا برش قطعات را به صورت سه بعدی نیز انجام دهد. در این حالت باید دقت برش کاری بسیار بالا رود به همین دلیل از این روش تنها در جاهای مخصوصی استفاده می کنند. به طور کلی به دلیل این که برش دو بعدی بسیار کارآمد است استفاده از برش سه بعدی که خصوصیات ویژه خود را دارد ضرورتی نخواهد داشت.


دستگاه CNC واترجت و لیزر

شاید برایتان جالب باشد که بدانید قدرت واترجت از لیزر بسیار بالاتر است! شما با استفاده از دستگاه CNC برش آب قادر خواهید بود تا قطعاتی که بسیار محکم هستند را نیز مورد برش قرار دهید ولی لیزر این قابلیت را ندارد. با استفاده از دستگاه واترجت می توانید تا هم مواد فلزی و هم مواد غیر فلزی را مورد برش قرار دهید در صورتی که این کار با کمک لیزر قابل انجام نمی باشد. یعنی لیزر نمی تواند برای برش هر دو مواد مورد استفاده قرار بگیرد.
