دستگاه CNC برش پلاسما

دستگاه CNC برش پلاسما



ویژگی ها


مزیت های شرکت رادوکس برای مشتریان برش سی ان سی پلاسما :

1. دستگاه برش سی ان سی پلاسما مطابق با پیشرفته ترین و دقیقترین دستگاه روز دنیا

2. تحویل در کمترین زمان

3. با نازلترین قیمت

4. تخفیف های ویژه برای مشتریان دائمی

5. بزرگترین قطب خدمات برش CNC در ایران

6. دارای سایت مرکزی با وسعت بیش از 60.000 متر مربع

7. مجموعه سالنهای بیش از 12.000 متر مربع



قابلیت برش سی ان سی پلاسما :


1. قابلیت برش انواع ورق های آهن،استیل،آلومینیوم و مس

2. از ضخامت 0/2 میلیمتر تا 20 میلیمتر با دقت ±0/01 میلیمتر



نکات مهم برش سی ان سی پلاسما :


زاویه کونیک: به معنای تغییر قطر سوراخ در ضخامت برش است.

تولید پلیسه: قطعا هر چه پلیسه تولید شده بعد از برش کمتر باشد کیفیت نهایی بهتر بوده و نیاز به فرآیند ماشین ‌کاری ثانویه کمتر می‌شود.

کرف (Kerf): کرف در واقع کوچک ‌ترین شعاع قابل برش را مشخص می‌کند که وابسته به ضخامت ورق می‌ باشد و بهتر است در طراحی لحاظ گردد. به عنوان مثال گوشه‌های بسیار تیز باید r ای حداقل معادل با کرف داشته باشد. همچنین حداقل سوراخ‌های قابل ایجاد در ورق‌های فلزی وابسته با ضخامت ورق است. بدیهی است که هر چه کرف دستگاه کمتر باشد قابلیت برش کانتورهای پیچیده‌تر و دنده‌های ریز ضخیم، بیشتر می شود.

سرعت برش: بستگی زیادی به قابلیت‌های دستگاه و توان اشعه لیزر دارد. هرچه توان دستگاه بالاتر باشد امکان بالاتر بردن سرعت برش را فراهم می‌آورد.صافی سطح: یکی از مهم‌ترین پارامترها در برش صافی سطح و عدم اکسید شدن می‌باشد که با تلفیق تکنولوژی‌های مختلف و تنظیم صحیح و با دقت پارامترهای کنترلی همچون نوع گاز، فشار گاز، سرعت برش و تنظیم توان اشعه لیزر ایجاد می‌شود.





توضیحات

دستگاه CNC برش پلاسما


RADOX PLASMA CNC CUTTING MACHINE

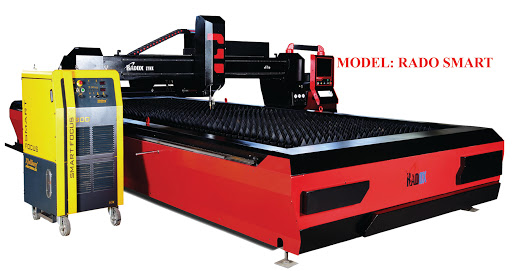

RADOX با ارائه آخرین دستاورد های بین المللی مهندسی , در ضمینه ساخت تجهیزات برش CNC پس از طی سال ها بررسی و تجربه , مدل اخیر برش CNC پلاسمای خود با عنوان RADO SMART را به صنعت معرفی نمود که در ذیل شرح قابلیت های بی نظیر این محصولات تشریح شده است.


دستگاه CNC برش پلاسما


 CNC های RADOX با توجه به قابلیت ها و دقت های بالای این نوع CNC قابلیت نصب و سازگاری با انواع یونیتهای پلاسمای بین المللی را دارا می باشد.

کنترلرهای استفاده شده در پلاسما ها از جمله آخرین دستاوردهای RADOX بوده و از مزایای این مدل می توان به استفاده بسیار آسان برای اپراتور دستگاه اشاره کرد که با آموزش ساده ای می توان نحوه کار با آن را آموزش داد.


انواع دستگاه های CNC پلاسما RADOX عبارتند از:



ابعاد 2 در6 متر



RADO SMART 2*6

RADO MAX 2*6

RADO FIRE 2*6



ابعاد 3در6 متر



RADO SMART 3*6

RADO MAX 3*6

RADO FIRE 3*6



ابعاد 3در12 متر

RADO SMART 3*12

RADO MAX 3*12

RADO FIRE 3*12






 CNC TECHNICAL DATA



(2010mm (depends on order     Effective Cutting
(6010mm (depends on order(Effective Cutting Length)
2500kg~Weight
1500mmHeight
max thickness=300mmFlame cutting torch
15000mm / minMax positioning speed
0.15mm / m +Positioning accuracy
300mmTorch vertical movement
(linear motion guide (LM GuideX motion
Rack and PinionY Motion
 Screw-LM guide-AC servo motorZ axis
Rail machining of all axis
Strong Industrial profiles structure , Integrated table
(Double drive (two AC servo motors in both axis
Sparker
CNC pipe cutter addable
CNC pipe cutter addable
5 axis CNC beveller addable
Gear box zero back lash(Water tank (optional

RADOX C2 CONTROLLER



 100ACutting current at 100% duty cycle
 1-30mmCutting range
up to 20mmPiercing
710×280×590mm(Dimensions (L × W × H
50 kgMass
flash 100 , 101Plasma torch






 دانلود کاتالوگ محصول

 گارانتی5 CNC سال .خدمات پس از فروش 15 سال

   با متخصصین شرکت بصورت تلفنی در ارتباط باشید


دستگاه CNC برش پلاسما


فروش داخلی 115/114

خدمات پس از فروش داخلی 112/113


معرفی شرکت رادوکس برترین ارائه دهنده محصولات سی ان سی در خاورمیانه

گروه صنعتی رادوکس مفختر است که اعلام کند برای اولین بار در جهان موفق به تولید دستگاهی به نام دستگاه اسپایدر شده است که هیچ نمونه خارجی ای از آن در سطح جهان وجود ندارد، لازم به ذکر است تمامی حق و حقوق مربوط به استفاده و کپی برداری از این تکنولوژی منحصرا در اختیار این مجموعه می باشد و هیچ شرکت یا شخصی بدون هماهنگی، اجاره بهره برداری از آن را ندارد که این موضوع برای ما ایرانیان افتخاری مثال زدنی در سطح جهان است.

تیم رادوکس با تولید دستگاه های cnc توانسته جایگاه مناسبی در انواع صنعت های غول آسا دنیا مانند صنایع کشتی سازی، خودرو سازی، هواپیما سازی، پالایشگاهی و پتروشیمی مانند تجهیزات نفت و گاز و تولید سنگ های نیروگاهی و ... پیدا کند به طوری که در تمای این حوزه ها قابلیت رقابت با نمونه های خارجی را دارد؛ شما می توانید این محصولات را با نازل ترین قیمت و بهترین کیفیت از این مجموعه تهیه کنید.

تیم کنترل کیفی گروه رادوکس در تلاش است که محصولات تولیدی اش را در بالا ترین کیفیت به مشریان خود ارائه کند و با بررسی همه جانبه محصولاتش و رعایت استاندارد های ce تضمین بهترین کیفیت را به مشتریان خود می دهد. لازم به ذکر است که تمامی محصولات پشتیبانی 24 ساعته دارند و در صورت بروز مشکل شما می توانید در هر ساعت از شبانه روز با کارشناسان این مجموعه در ارتباط باشید؛ همچنین گارانتی 5 ساله و خدمات پس از فروش 15 ساله نشان از اطمینان تمام قد این شرکت بر محصولات تولیدی خود است.

از دیگر مزایای خرید از شرکت رادوکس می توان به تنوع بالای محصولات اشاره کرد. کارشناسان این مجموعه با اختراع بیش از 14 محصول جدید علاوه بر دستگاه های موجود در بازار می تواند پاسخگوی تمامی نیاز های مشتریان خود در این صنعت باشد.

محصولات رادوکس

این شرکت در ابتدا در زمینه طراحی، ساخت و راه اندازی اتوماسیون و رباتیک خطوط آغاز بکار کرد که از پروژه های موفق این مجموعه می توان به راه اندازی اتوماسیون خطوط تولید برای فیکسچر های تولید سمند، پژو 206 معمولی و SD، پراید، مزدا 3، لودر، گریدر و ... اشاره کرد.

امروزه این شرکت علاوه بر تولیدات گذشته خود در زمینه تولید دستگاه های برش سی ان سی مانند CNC خاموت زن، لوله بر CNC به قطر 2 متر و UNDER WATER PLASMA.WATERJET و... فعالیت می کند. تمامی این محصولات در بالا ترین سطح کیفی قرار دارند به طوری که اکثر کشور های خارجی مانند قطر، یونان، عربستان، عراق و ... صادر می شود.

نحوه ساز و کار دستگاه cnc به روش برش پلاسما

برای ایجاد برش پلاسما توسط این دستگاه در ابتدا باید یک یک قوس الکتریکی بر روی ماده مورد نظر خود با تورچ دستگاه ایجاد کنید و این کار را تا جایی ادامه دهید که ماده مورد نظرتان به دمای ذوب خود برسد، در این مرحله باید یک هوای فشرده برای انجام عملیات برش استفاده کنید. بهتراست بدانید که بیشتر کارگاه های تولیدی از گازهای نجیب به عنوان هوای فشره استفاده می کنند چون هم به لحاظ اقتصادی به صرفه است و هم کیفیت لبه برش را حفظ می کند.

شما برای برش پلاسما انواع فولاد های رسانا مانند آلومینیوم، فولاد، آسنلس و ... می توانید از این دستگاه استفاده کنید.

ویژگی های دستگاه CNC در برش پلاسما

این دستگاه ها دارای برق ورودی سه فاز هستند و قابلیت برش مواد تا 6 میلی متر را دارند، همچنین قدرت 100 آمپری دستگاه منجر که افزایش کیفیت قطعه تولیدی شما می شود. فرکانش این این دستگاه حدود 50 هرتز است و سرعتی بین 700 تا 800 میلی متر بر ثانیه دارد. دستگاه های سی ان سی برای برش کاری به یک کامپیوتر متصل هستند که بدون آن نی توانند برنامه های ورودی را فراخوان و اجرا کنند به همین منظور قابلیت پشتیبانی از فایل های TYPE، Art Cam، U CAn Cam، DXF و اتوکد را دارد.

از آنجا که دستگاه های سی ان سی در روش پلاسما قابلیت برش تمامی ماده ها را دارند شما می توانید بدون هیچ محدودیتی می توانید فلزاتی که از جنس آهن نیستند را برش دهید، عمق برش در این مواد نزدیک به 1 اینچ می باشد.

جالب است بدانید که دستگاه ها دارای 3 محور X Y Z می باشد که محور میانی یعنی محور Y مجهز یه 2 موتور حرکتی بوده و محور های X و Z برای بالا بردن دقت دستگاه در هنگام برشکاری و روان تر حرکت کردن موتور استفاده می شود.

مزایای دستگاه CNC در برش پلاسما

دقت زیاد

هزینه کم

قدرت برش بالا

عدم وجود محدودیت در انتخاب ماده مورد نظر برای برش

عدم نیاز به وجود یک اپراتور با مهارت بالا به علت هوشمند بودن دستگاه

کیفیت لبه های قطعه بعد از برش در بالا ترین سطح ممکن

در صورت تنظیم نکردن سرعت مناسب برای برش، قطعه در کمترین حالت ممکن اکسید می شود.


دستگاه CNC برش پلاسما

قبل از این که درباره ویژگی های مخصوص این دستگاه صحبت کنیم بهتر است در ابتدا شما را با پلاسما آشنا سازیم. به طور کلی مواد مختلف در چهار بخش دسته بندی می شوند. این مواد شامل جامد، پلاسما، گاز و مایع می گردند. برای این که ماده ای را به پلاسما تبدیل کنیم در ابتدا ماده که در حالت جامد قرار دارد را گرما داده تا با بالارفتن دمای آن تبدیل به مایع شود. بعد این مایع را نیز گرما می دهیم تا به گاز تبدیل گردد. حال اگر گرما دادن را ادامه دهیم گاز تبدیل به پلاسما می شود. پس می توان گفت که پلاسما نوعی از ماده است که در طبقه بندی چهارم قرار می گیرد. همان طور که خودتان هم دیدید عاملی که در تمام این فرآیندها یکسان بوده است گرما است. پس برای این که ماده را به پلاسما تبدیل کنیم نیاز به گاز و همین طور عامل گرما داریم.

برای این که برش پلاسما توسط دستگاه CNC برش پلاسما صورت بگیرد عوامل مختلفی مورد نیاز هستند که از این عوامل می توان به الکتریسیته، گاز نیتروژن و یا گاز خنثی و همین طور دستگاه برش پلاسما اشاره کرد. تهیه کردن این گاز نیازمند استفاده از دو ابزار مختلف است.

ابزار اول: شما می توانید از کمپرسورهای بادی برای برش پلاسما استفاده کنید.

ابزار دوم: برای برش پلاسما می توان از سیلندر هوا و گاز نیتروژن نیز استفاده کرد.

الکتریسیته ای که در دستگاه CNC برش پلاسما استفاده می شود می تواند در حدود صد و ده و دویست و بیست ولت باشد و همین طور می توان از آن در حالت سه فاز نیز استفاده کرد.

تفاوت مابین برش پلاسما و برش گاز استیلن:

اکسی استیلن نوعی واکنش است که باعث می شود در حین آن قطعات دچار خوردگی گردند. به همین دلیل توسط گاز استیلن قادر نخواهید بود تا قطعاتی هم چون آلومینیوم، نیکل، مس، و کرم را برش دهید. همین طور به دلیل این که برش پلاسما دارای برتری های زیادی نسبت به گاز استیلن است باعث می شود تا ما از این روش استفاده کنیم. برای این که با تفاوت های این دو روش بیش تر آشنا شوید با ما همراه باشید.

دستگاه CNC برش پلاسما قادر است تا با سرعتی چندین برابر نسبت به برش استیلین قطعات را برش دهد. این سرعت می تواند تا سه یا چهار برابر باشد. ورقاتی که ضخامت بالایی ندارند مخصوصا ورقاتی که تا چهار میلی متر هستند می توانند به راحتی توسط دستگاه CNC برش پلاسما برش بخورند. حال اگر میزان این ضخامت از چهار میلی متر نیز کمتر شود در نتیجه سرعت بسیار بالاتر خواهد رفت.

هنگامی که بخواهیم برش قطعه را توسط برش گاز استیلن انجام دهیم باید ابتدا قطعه را گرم کنیم. زیرا در صورت گرم نکردن آن احتمال این که نافرمی در قطعه ایجاد شود وجود خواهد داشت. ولی در حین کار با دستگاه CNC برش پلاسما شما نیازی به گرم کردن قطعه پیش از برش نخواهید داشت زیرا پلاسما می تواند عملیات برش را در خطی نازک به انجام برساند.

دستگاه CNC برش پلاسما شما را قادر می سازد تا بتوانید قطعات آهنی و هم غیر آهنی را مورد برش قرار دهید. ولی برش استیلن تنها می تواند فلزاتی که در حالت آهنی هستند را مورد برش قرار دهد.

دستگاه CNC برش پلاسما می تواند به صورت دقیق تری نسبت به گاز استیلن برش را انجام دهد. مخصوصا هنگامی که نیاز است تا حفره های کوچک و دقیقی در قطعه مورد نظر ایجاد شود بهتر است تا از برش پلاسما استفاده کنید.


ویژگی های دستگاه CNC برش پلاسما

با استفاده از دستگاه CNC برش پلاسما می توانید موادی که در حالت رسانا قرار دارند را مورد برش قرار دهید. این امر مخصوصا برای فلزاتی که بسیار کلفت هستند راحت صورت می گیرد.

دستگاه CNC برش پلاسما قادر است تا ورقاتی را که کلفتی آن ها تا حدود پنجاه میلی متر است را با کیفیت مناسب برش دهد.

یکی از بهترین روش ها برای بریدن قطعاتی که از نوع فولاد ضد زنگ هستند استفاده از دستگاه CNC برش پلاسما است. همین طور می توان قطعات آلومینیومی که ضخامتی متوسط دارند را نیز توسط این روش مورد برش قرار داد.

دستگاه CNC برش پلاسما می تواند به صورت اتوماسیون نیز کار کند.

با کمک این دستگاه قادر خواهید بود تا برش های مختلفی را داخل آب انجام دهدید.

با استفاده از دستگاه CNC برش پلاسما فلز مورد نظر شما دچار ریزش نخواهد شد و همچنین احتمال ایجاد درز در آن نسبت به برش توسط اکسیژن بسیار کاهش می یابد.

کار با دستگاه CNC برش پلاسما سبب می شود که سرعت برش دادن قطعات بسیار بالاتر از برش با اکسی استیلن باشد.

شما می توانید با استفاده از این دستگاه برش های بسیار سختی را به انجام برسانید. همچنین قادر خواهید بود تا منحنی های مختلفی را به حالت دقیقی شکل دهید.

کار با دستگاه CNC برش پلاسما موجب می شود تا هزینه برش قطعات نسبت به سایر روش ها کمتر شود.

یکی از بهترین ویژگی های این دستگاه این است که تجهیزات آن نسبت به سایر روش ها دوام و ماندگاری بهتری را نشان می دهند.

به دلیل این که در دستگاه CNC برش پلاسما از گازهایی استفاده می شود که در حالت بی اثر قرار دارند در نتیجه کل روند کار از ایمنی بیش تری برخوردار خواهد بود.

نکاتی که در حین کار با دستگاه CNC برش پلاسما باید مد نظر خود قرار دهید:

برای این که کار با دستگاه به درستی صورت گیرد باید تنظیمات مورد نظر برای قسمت هایی هم چون آمپر و فشار هوا را بر طبق دستورالعمل های نوشته شده بر روی کاتالوگ انجام دهید. همچنین این دستورالعمل ها می تواند بر روی کیس دستگاه نیز نوشته شده باشد.

یکی از نکات بسیار مهم دیگر است که باید دقت داشته باشید تا قطعات دستگاه سالم باشند. ناسالم بودن هر یکی از قطعاتی هم کلاهک ، شعله و ... می تواند باعث شود تا روند برش به خوبی صورت نگیرد و کیفیت کار کاهش یابد.

در مواقعی که نیاز است تا برش به صورت دایره ای انجام پذیرد باید از سایر تجهیزات استفاده کنید.


سوالات متداول


چرا باید از دستگاه CNC برش پلاسما رادوکس استفاده کنیم؟

شرکت رادوکس توانسته است تا پیشرفته ترین دستگاه های برش CNC پلاسما را نه تنها در ایران بلکه در جهان مورد تولید قرار دهد. با این حال شما قادر هستید تا این دستگاه ها را با قیمت بسیار پایین و در زمان کمی از این شرکت تهیه کنید.


مزیت های خرید دستگاه CNC برش پلاسما از رادوکس چیست؟

ارائه گارانتی پنج ساله

ارائه خدمات پس از فروش تا 15 سال






مراجعه به آخرین مدل های دستگاه در نمایشگاه صنعت



 مراجعه به دستاوردهای جدید در نمایشگاه نفت و گاز
