دستگاه cnc برش لوله پلاسما

دستگاه cnc برش لوله پلاسما



ویژگی ها




1 - قطر برش لوله : 250mm
2 - برش انواع لوله با ضخامتهای دیواره مختلف توسط پروسه هواگاز و یا پلاسما
3 - برش اشکال مختلف بر روی لوله بوسیله نقشه کامپیوتری
4- دارای قابلیت راسته بری لوله

توضیحات











(OPTIONAL PIPE CUTTER (FLX / LYNX ADDABBLE OPTION

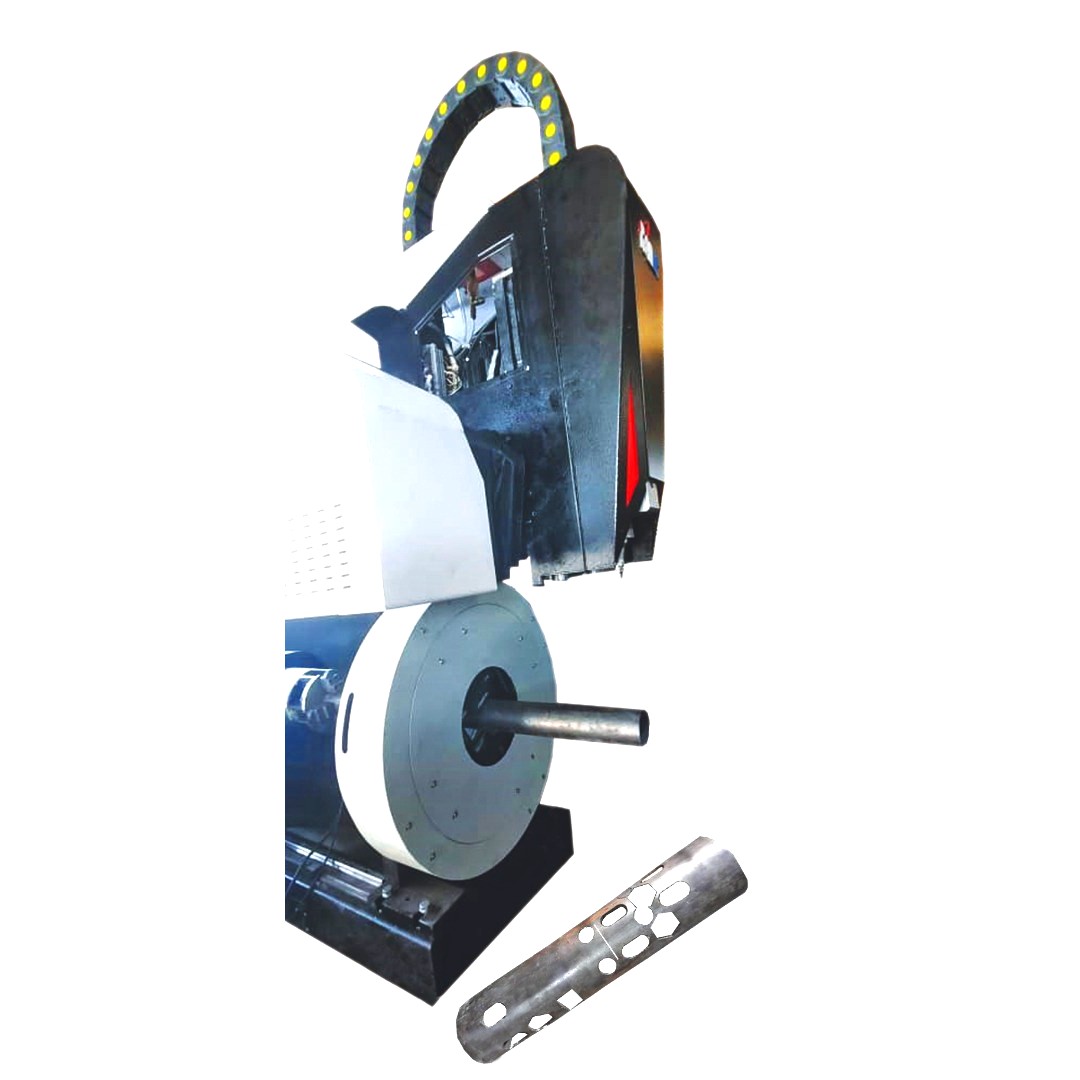

دستگاه cnc برش لوله پلاسما


 لوله بر آپشن قابلیت اضافه شدن به CNC های FLX / LYNX

سیستم دستگاه لوله بر رادوکس مجهز به لوله گیر شامل یک حد و سه نظام با فکهای منظم می باشد که به صورت موتورایز و اتوماتیک بسته و باز شده و لوله را در مرکز سه نظام قرار می دهد و باعث چرخش لوله در حین انجام کار می گردد.

همچنی دستگاه لوله بر سی ان سی رادوکس مجهز به یک موتور SERVO بوده که توسط گیربکس به سیستم متحرک متصل می گردد و حرکت دقیق و سریع آن را شامل می شود. سه نظام مجهز به حفره ای بزرگ می باش(SPINDLE BORE)که قابلیت گرفتن لوله بزرگ را از تنه موجب می شود و لینتها نیز به عنوان تکیه گاهی در میانه لوله قرار گرفته و دقت برش را بالا می برد.


ردیف
ویژگی
توانایی
1 قطر قابل برش لوله2500mm
2 مهار لوله توسط 2 عدد ساپورت 2 غلطکی که به صورت ثابت و چرخدار می باشد
3 برش انواع لوله با ضخامت های دیواره مختلف توسط پروسه هواگاز و یا پلاسما
4 برش اشکال مختلف بر روی لوله به وسیله نقشه کامپیوتری
5 دارای قابلیت راسته بری لوله
6  دارای نرم افزار محاسبه که مقطع برخورد لوله ها را برای لوله Main,Secinday محاسبه می کند و اتوماتیک نقشه خروجی را تولید می نماید.
7نوع موتور Ac Servo
8 نحوه ارسال نقشه ها به وسیله LAN,Flash Memory(شبکه)
9 قابلیت سازگاری با نرم افزار های CAD/CAM و یا ورود مستقیم نقشه از نرم افزار Autocad


دانلود کاتالوگ محصول

گارانتی5 CNC سال .خدمات پس از فروش 15 سال

با متخصصین شرکت بصورت تلفنی در ارتباط باشید

دستگاه cnc برش لوله پلاسما



خانم مهندس جهانبخشی 09129464401 - 09126403559 داخلی 115/114
آقای محمدی : 09129617805 - 09129464402


معرفی رادوکس تولیدکننده جدید ترین دستگاه های برش

شرکت رادوکس از اصلی ترین تولیدکنندگان قطعات و دستگاه های مورد نیاز انواع حوزه های صنعتی مانند هواپیما سازی، کشتی سازی، تولیدات سیمان و شیشه، پالایشگاهی و تجهیزات نفت و گاز و ... می باشد که تمامی محصولات cnc را با نازل ترین قیمت و بهترین کیفیت در اختیار مشتریان خود قرار می دهد.

این گروه مفتخر است که اعلام کند بیش از 80 درصد نیاز های داخل کشور در حوزه دستگاه های cnc را تامین می کند و بیش از نیمی از مشتریانی که برای بار اول محصولات این مجموعه را می خرند به دلیل کیفیت بالا و سرویس دهی خوب تیم رادوکس رضایت کاملی داشتند و برای بار دوم و سوم نیز از این شرکت خرید کرده اند.

مزایای گروه صنعتی رادوکس

پشتیبانان رادوکس به صورت 24 ساعته پاسخگوی سوالات مشتریان خود می باشند و بر روی تمامی محصولات خود گارانتی 5 ساله دارند. لازم به ذکر است که علاوه بر موارد گفته شده دارای خدمات پس از فروش 15 بر روی تمامی قطعات و دستگاه های خود دارند.

تیم کنترل کیفی شرکت رادوکس ناظر بر تمامی خروجی های این مجموعه هستند به طوری که تمامی استاندارد های ce را رعایت کرده و مطابق با آن عمل می کنند. همچنین لازم به ذکر است که مجموعه رادوکس بخش اعظمی از محصولاتش را به دیگر کشور ها صادر می کند و بسیاری از کشور های خاورمیانه مانند عراق، سوریه، یونان، عربستان،قطر، ونزوئلا و... بیش از 80 درصد نیاز های خود لاز این طریق تامین می کنند.

شرکت رادوکس علاوه بر موارد ذکر شده در طول 20 سال فعالیتش در این حوزه موفق به دریافت چند ایزو شده است. از جمله این گواهی ها می توان به ISO/IEC 25001 در سال 2014، ISO 14001 در سال 2015 و ISO 45001 و ISO 100004

 در سال 2018 می توان اشاره کرد.

کارشناسان این مجموعه موفق به تولید دستگاه جدیدی به نام دستگاه اسپایدر برای اولین بار در جهان شده اند و تمامی حق و حقوق استفاده از این دستگاه را در اختیار دارند به طوری که هیچ شخص حقیقی و حقوقی بدون کسب اجازه و هماهنگی با این مجموعه نمی توانند از آن بهره برداری کنند.

از دیگر تولیدات شرکت رادوکس می توان به انواع دستگاه های cnc مانند دستگاه لوله بر cnc به قطر 2 متر، UNDER WATER PLASMA ، واترجت و ... اشاره کرد.

آشنایی با دستگاه لوله بر cnc رادوکس

دستگاه لوله بر رادوکس به شما این قابلیت را می دهد که بتوانید طرح و مدل دلخواه را با استفاده از برش پلاسما بر روی لوله ایجاد کنید.

در دستگاه لوله بر، پلاسما نقش منبع انرژی را ایفا می کند که با استفاده از آن می توانید انواع اشکال و طرح های مختلف را بر روی لوله پیاده کنید.از نمونه های تولیدی توسط این دستگاه می توان به لوله های گرد و مربع، اچ تیر ها و پرتو های سی و من اشاره کرد.

اجزای اصلی دستگاه های لوله بر cnc رادوکس:

به طور کلی برای برش لوله به روش پلاسما دستگاه شما باید دارای فیدر، مشعل ابری رساندن لوله به نقطه جوش، پلاسما به عنوان منبع تغذیه و یک کنترلر برای کنترل میزان cnc باشد. علاوه بر موارد ذکر شده این دستگاه های لوله بر عموما دارای یک سیستم به عنوان سرور اصلی هستند که وظیفه آن کنترل و راهنمایی فاکتور های تاثیر گذار بر حرکت دستگاه است. به عبارت دیگر از این سرور برای کنترل حرکت، کنترل ارتفاع مشعل پلاسما و حفاظت از برخورد مشعل با نقطه ای که جوشکاری در حال انجام است استفاده می شود.

بهتر است بدانید که برای تعیین مدل برش لوله توسط دستگاه لوله بر در وهله اول باید لوله مورد نظرتان را به طور دقیق اندازه گیری کنید چون این دستگاه طول های خاصی از لوله را می توانند برش دهند و در صورتی که سایز مورد نظر شما در سیستم موجود نبود باید اطلاعات و نحوی برش آن را در سرور دستگاه لوله بر وارد کنید.

در طوری کلی کار با این دستگاه بسیار آسان است و نیاز به مهارت خاصی ندارد، شما با وارد کردن اطلاعات لوله مانند قطر آن و تنظیم زاویه ورود به سیستم دستگاه می توانید سطح مقطع برخورد لوله را محاسبه کنید. همچنین شما می توانید با استفاده از نرم افزار solidworks طرح مورد نظر خود را پیاده سازی کنید در نهایت اگر خروجی مطابق میل شما بود، فایل را در حالت dxf خروجی بگیرید تا بتوانید به نرم افزار لوله بر منتقل کنید

ویژگی های دستگاه لوله بر سی ان سی

1.دقت برش تا +1 mm

2.دارا بودن چندین مدل برای برش مانند نوع 16، نوع 32، نوع 60، و ...

3.قابلیت برش با اندازگیری خودکار

4.کیفیت بالای لبه های برش

5.مجهز بودن لوله بر به سیستم کنترل plc

6.داشتن چند محور مختلف برای پیاده سازی طرح های پیچیده

7.قابلیت ساخت لوله های قرقره ای

8.تعیین قدرت پلاسما برای برش

9.مجهز به نرم افزار طراحی برای پیاده سازی طرح های دلخواه بر روی برش
